• Power Supply

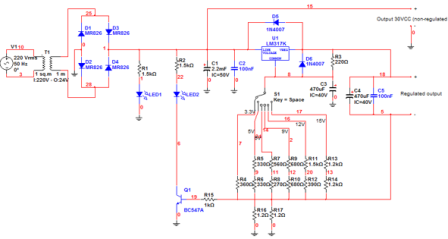

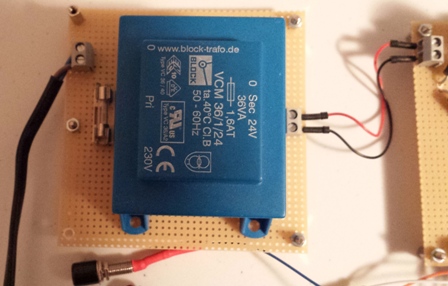

    Dieses Projekt basiert auf einem anderen Schaltungsentwurf aus dem Internet, den wir mit einigen kleinen Änderungen versehen haben, die wir im Folgenden erklären. In dieser Anleitung zeigen wir Schritt für Schritt, wie man ein geregeltes Netzteil mit sechs gängigen Ausgangsspannungen baut: 3,3V, 5V, 6V, 9V, 12V und 15V. Der maximale Strom beträgt 1A. Das Netzteil liefert außerdem einen nicht geregelten 30V-Ausgang. Der vollständige Schaltplan ist in der Abbildung unten dargestellt. Am Eingang wandelt ein Transformator die 220V AC Netzspannung auf 24V AC. Die Umwandlung von AC zu DC erfolgt über einen Gleichrichter mit vier MR-Dioden. Ein 2200µF, 50V Kondensator am Ausgang des Gleichrichters dient als Filter, reduziert die Restwelligkeit und liefert etwa 30V an den LM317-220 Spannungsregler.
  • Circuit
  • Die Ausgangsspannung des LM317 hängt vom Widerstand ab, der vom Einstell-Pin zur Masse geschaltet ist. Das Datenblatt liefert folgende Beziehung:
  • Wir betrachten Vref als nominale Referenzspannung zwischen Ausgang und Einstell-Pin. Die Ausgangsspannung kann mit der üblichen Spannungsteiler-Gleichung berechnet werden:



Das Datenblatt gibt Vref = 1,25V an.

Diese Referenzspannung fällt über R1 ab, wodurch ein konstanter Strom I durch den Ausgangswiderstand R2 fließt und die Ausgangsspannung entsteht:

Mit dieser Gleichung wird R2 für die verschiedenen Ausgangsspannungen berechnet. Für R1 verwenden wir 220Ω, um den Ausgangsstrom des LM317 zu begrenzen.

Beispiel: R2 für 3,3V Ausgang berechnen:

Die gleiche Vorgehensweise gilt für 5V, 6V, 9V, 12V, 15V.

Ist der berechnete Widerstand nicht handelsüblich, können zwei Widerstände in Serie verwendet werden:

(zwei Widerstände: 560 Ohms + 270 Ohms)

(zwei Widerstände: 680 Ohms)

(zwei Widerstände: 390 Ohms + 1.5kOhms)

(zwei Widerstände: 1.2kOhms)

Schutzkomponenten: D5 schützt den LM317 vor Entladung von Kondensatoren bei Kurzschluss. D6 schützt vor Ausgangskurzschlüssen. Transistor + rote LED löst aus, wenn der Strom 1A überschreitet, und warnt den Benutzer.

Bauteilliste:

  • 1x Transformator (EI 66/23 124)
  • 4x Diode (MR826)
  • 2x Diode (1N4007)
  • 2x LEDs(grün und rot)
  • 3x Widerstände (1.5kOhms)
  • 1x Widerstand (220Ohms)
  • 2x Widerstände (330Ohms)
  • 4x Widerstände (1.2kOhms)
  • 1x Widerstand (360Ohms)
  • 1x Widerstand (1kOhms)
  • 1x Widerstand (270Ohms)
  • 1x Widerstand (560Ohms)
  • 2x Widerstände (680Ohms)
  • 1x Widerstand (390Ohms)
  • 2x Diode (1N4007)
  • 1x LM317
  • 2x Keramik Kondensatoren 100nF
  • 1x Elektrolyt Kondensator 2200uF
  • 2x Elektrolyt Kondensatoren 470uF

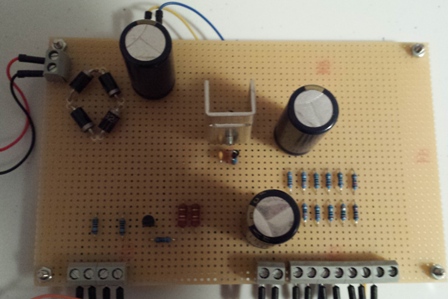

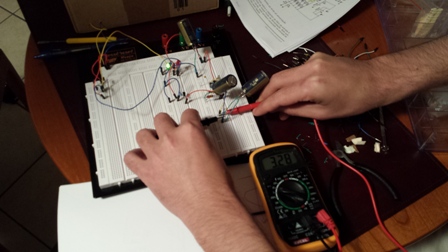

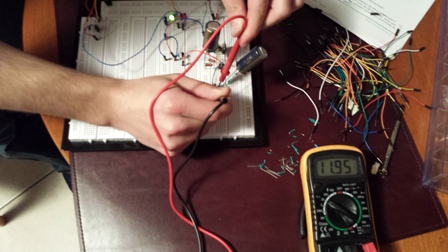

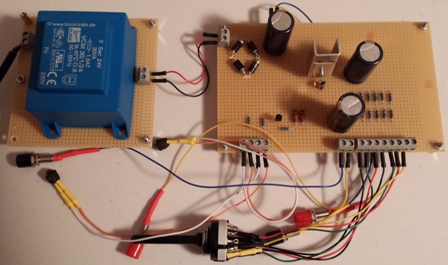

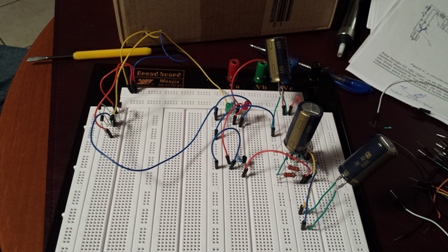

  • Bilder:

    Downloads:

    Dokumentation

    Dokumentation und Bauteilliste
    Download Documentation


    Simulation

    Multisim-Simulationsdatei
    Download Multisim Simulation
    LTSpice-Simulationsdatei
    Download LTSpice Simulation
