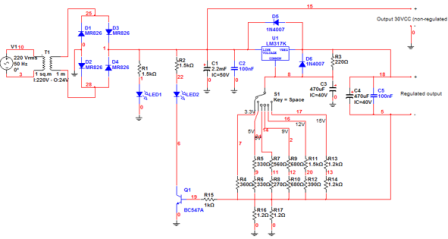

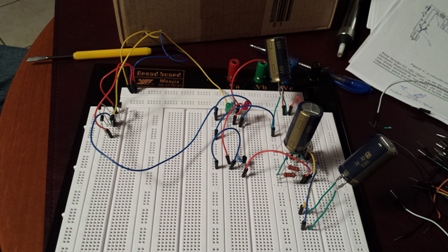

  Este projeto é baseado em outro circuito que encontramos na internet, com algumas pequenas modificações que explicaremos abaixo. Neste guia, mostramos passo a passo como construir uma fonte de alimentação regulada com seis tensões de saída mais comuns: 3,3V, 5V, 6V, 9V, 12V e 15V. A corrente máxima é de 1A. A fonte também fornece uma saída não regulada de 30V. O circuito completo está mostrado na figura abaixo. Na entrada, um transformador converte a tensão da rede de 220V AC em 24V AC. A conversão de AC para DC é feita por um retificador com quatro diodos tipo MR. Um capacitor de 2200µF, 50V na saída do retificador atua como filtro, reduzindo a ondulação e fornecendo aproximadamente 30V ao regulador de tensão LM317-220.

• A tensão de saída do LM317 depende do resistor conectado do pino de ajuste ao terra. O datasheet fornece a seguinte relação:

• Consideramos Vref como a tensão de referência nominal entre a saída e o pino de ajuste. A tensão de saída pode ser calculada usando a equação do divisor de tensão:



O datasheet especifica Vref = 1,25V.

Essa tensão de referência aparece sobre o resistor R1, gerando uma corrente constante I pelo resistor de ajuste R2, produzindo a tensão de saída:

Com esta equação, calculamos R2 para diferentes tensões de saída. Para R1, usamos 220Ω para limitar a corrente de saída do LM317.

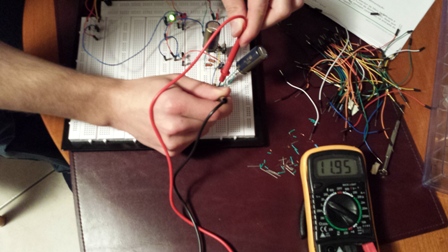

Exemplo: calcular R2 para saída de 3,3V:

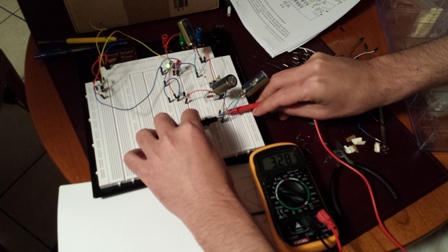

O mesmo procedimento é usado para as outras tensões: 5V, 6V, 9V, 12V, 15V.

Se o valor calculado não estiver disponível comercialmente, podem ser usados dois resistores em série:

(Dois resistores: 560 Ohms + 270 Ohms)

(Dois resistores: 680 Ohms)

(Dois resistores: 390 Ohms + 1.5kOhms)

(Dois resistores: 1.2kOhms)

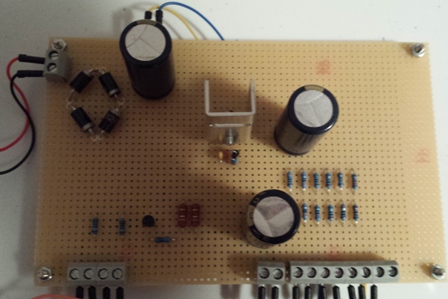

Componentes de proteção: D5 protege o LM317 da descarga de capacitores em caso de curto-circuito. D6 protege contra curto-circuito na saída. Transistor + LED vermelho aciona se a corrente ultrapassar 1A, alertando o usuário.

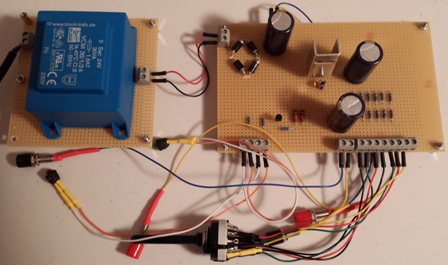

Lista de componentes:

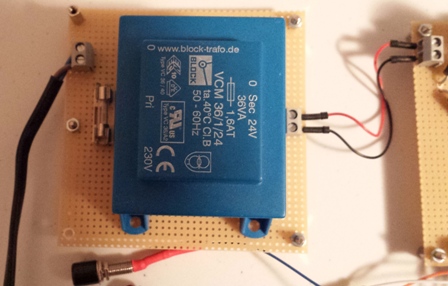

1x Transformador (EI 66/23 124)

4x Diodo (MR826)

2x Diodo (1N4007)

2x LEDs (verde e vermelho)

3x Resistores (1.5kOhms)

1x Resistor (220Ohms)

2x Resistores (330Ohms)

4x Resistores (1.2kOhms)

1x Resistor (360Ohms)

1x Resistor (1kOhms)

1x Resistor (270Ohms)

1x Resistor (560Ohms)

2x Resistores (680Ohms)

1x Resistor (390Ohms)

2x Diodo (1N4007)

1x LM317

2x Capacitores cerâmicos 100nF

1x Capacitor eletrolítico 2200uF

2x Capacitores eletrolítico 470uF
