USB Small Example

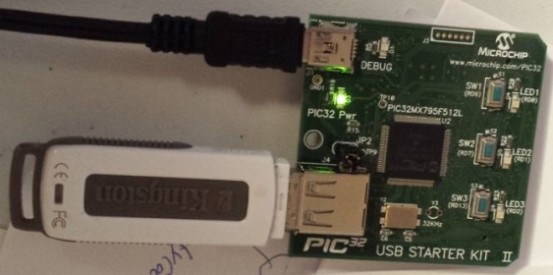

Este é um exemplo simples desenvolvido utilizando o PIC32 USB Starter Kit II. O exemplo mostra como enviar mensagens de depuração (debug) para o MPLAB IDE, abrir um arquivo, gravar informações e depois fechá-lo. O Kit USB possui três botões e três LEDs. Neste projeto: Os dois primeiros botões são usados para escrever mensagens no arquivo; O terceiro botão é usado para fechar o arquivo. Toda vez que o usuário pressiona um botão, o LED correspondente acende.
O Starter Kit inclui uma biblioteca de depuração que fornece funções básicas de entrada e saída no console. Para enviar uma mensagem ao console, basta chamar: DBINIT() e DBPRINTF("your text").
DBINIT(); //Initialize the IO channel DBPRINTF("Test date and time is ... (" __DATE__ "," __TIME__ ")\n"); //prints the line on the console DBPRINTF("Hello, when you press first and second pushbutton it saves new line in the file,\n"); DBPRINTF("if you press the third pushbutton the file is closed.\n");
O kit também inclui bibliotecas para sistema de arquivos e controle de USB. O exemplo abaixo mostra como abrir, escrever e fechar um arquivo:
USBTasks(); // if USB stick is plugged if(USBHostMSDSCSIMediaDetect()) { deviceAttached = TRUE; if(FSInit()) { myFile = FSfopen("test.txt","w"); FSfwrite("Test started.",1,15,myFile); FSfwrite("\r\n",1,2,myFile); FSfclose(myFile); while(deviceAttached == TRUE) { USBTasks(); } } }
Observação: O terceiro parâmetro de FSfwrite() define o tamanho da string — recomenda-se usar o tamanho real da sua string como parâmetro. Você pode baixar o código completo do exemplo abaixo. O projeto também utiliza LEDs e botões para demonstrar interações básicas de hardware.
int main(void) { PicInit(); deviceAttached = FALSE; USBInitialize(0); DBINIT(); DBPRINTF("Test date and time is ... (" __DATE__ "," __TIME__ ")\n"); DBPRINTF("Hello, when you press first and second pushbutton it saves new line in the file,\n"); DBPRINTF("if you press the third pushbutton the file is closed.\n"); while(1) { USBTasks(); if(USBHostMSDSCSIMediaDetect()) { deviceAttached = TRUE; if(FSInit()) { myFile = FSfopen("test.txt","w"); FSfwrite("Test started.",1,15,myFile); FSfwrite("\r\n",1,2,myFile); while(deviceAttached == TRUE) { USBTasks(); if (BUTTON_1==FALSE) { LED_1 = 1; LED_2 = 0; LED_3 = 0; DBPRINTF("You pressed the first!\n"); FSfwrite("You pressed the first!",1,23,myFile); FSfwrite("\r\n",1,2,myFile); } if (BUTTON_2==FALSE) { LED_1 = 0; LED_2 = 1; LED_3 = 0; DBPRINTF("You pressed the second!\n"); FSfwrite("You pressed the second!",1,23,myFile); FSfwrite("\r\n",1,2,myFile); } if (BUTTON_3==FALSE) { LED_1 = 0; LED_2 = 0; LED_3 = 1; DBPRINTF("You pressed the third, file closed!\n"); FSfwrite("You pressed the third. Close the file!",1,40,myFile); FSfwrite("\r\n",1,2,myFile); FSfclose(myFile); } } } } } return 0; }
Como mencionado, este é apenas um exemplo básico. Um próximo passo possível seria conectar o PIC32 a um Arduino para medir a temperatura e salvar os dados em um pendrive USB.

Software
Código-fonte
